Kompensacja tkaniny wypukła membrana rolująca
Przegląd produktów:

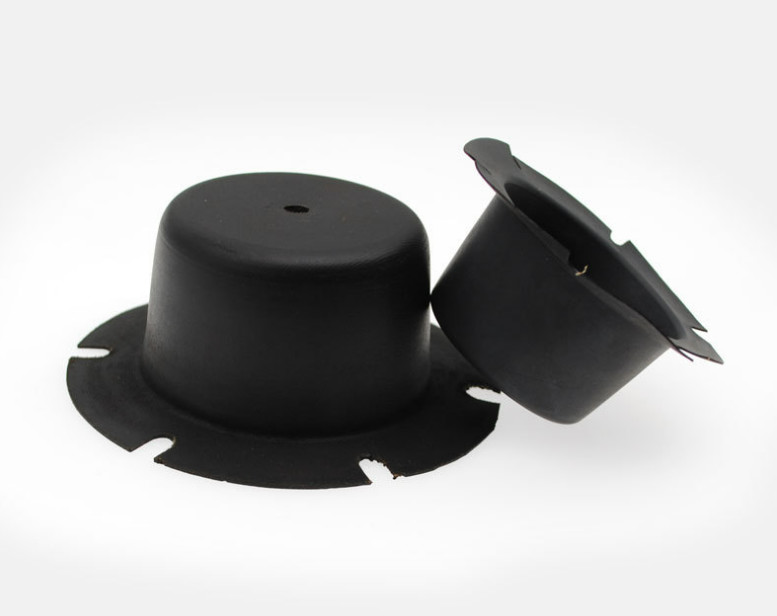

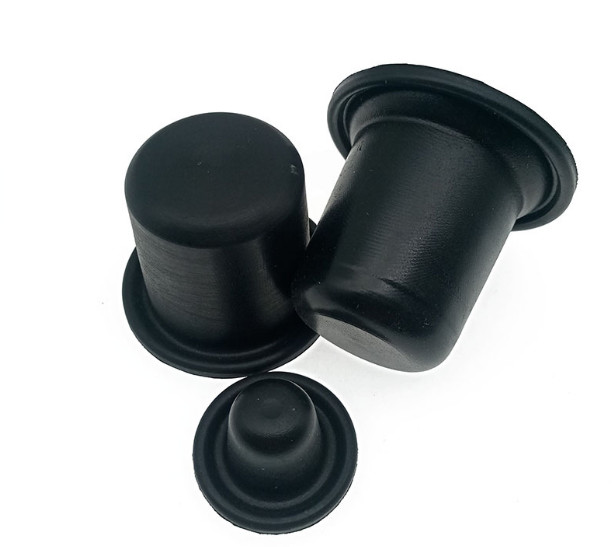

Rolująca się membrana ma kształt cylindra w stanie swobodnym.Wykonany jest z gumy z jedwabnym płótnem.Środkowy otwór na górze służy do montażu trzpienia zaworu.W celu dopasowania, zamocowania i uszczelnienia góra i dół mogą być wyposażone w zmieniacz krawędzi typu 0 lub dolne obramowanie w otwór montażowy.
Cechy:
• Technika wykonania tekstyliów zwiększa odporność produktu na rozdarcie
• Wysokiej jakości surowce zapewniają doskonałe właściwości samego materiału
Wstęp:
W projektowaniu niektórych reduktorów średniego i niskiego ciśnienia, w celu rozwiązania problemu niezrównoważonej tarczy zaworu regulującego ciśnienie i poprawy wydajności reduktora ciśnienia, często stosuje się metodę instalowania membrany równoważącej.Po zainstalowaniu membrany odciążającej można zwiększyć różnicę ciśnień między ciśnieniem wlotowym a ciśnieniem wylotowym reduktora.W branży regulatorów nazywana jest membraną równoważącą pod względem użytkowania, a nazywana jest membraną rolkową w przemyśle gumowym, przyrządowym, maszynowym i innych gałęziach przemysłu.
Tocząca się membranama kształt cylindra w stanie wolnym.Wykonany jest z gumy z jedwabnym płótnem.Górny środkowy otwór służy do montażu trzpienia zaworu.W celu zainstalowania, zamocowania i uszczelnienia, góra i dół mogą mieć krawędzie typu O-ring.Lub w postaci otworów mocujących wokół dolnej krawędzi.
(1) Na rogach membrany nie powinno być prostych krawędzi i narożników, a łuki powinny być wykonane, aby uniknąć łatwego złamania po zgięciu i utraty kleju podczas wulkanizacji.Przecięcie wewnętrznej ściany tulei z powierzchnią czołową należy również zalać kątami łuku, aby uniknąć ostrych narożników.sztuka.
(2) Materiał membrany: kauczuk nitrylowy jest używany do gazu ziemnego i LPG, a kauczuk chlorohydrynowy do gazu.
(3) W membranie znajduje się elastyczna warstwa tkaniny poliestrowej.Uważnie obserwuj wewnętrzne i zewnętrzne powierzchnie membrany.Jedna strona może niewyraźnie zobaczyć wzór tkaniny z siatki, a druga strona to gładka powierzchnia.Gładka powierzchnia musi być powierzchnią ciśnienia gazu.Dlatego w przypadku membrany zainstalowanej w kierunku do przodu gładka powierzchnia znajduje się na wewnętrznej powierzchni membrany, a gładka powierzchnia membrany zainstalowanej w kierunku odwrotnym znajduje się na powierzchni zewnętrznej, co pozwala uniknąć wycieków i poprawić wytrzymałość na ściskanie membrany.
Dane techniczne:
| Tocząca się membrana | Model |
Średnica zewnętrzna(mm) |
Średnica wewnętrzna(mm) |
Średnica podstawy (mm) | Wysokość (mm) | Grubość (mm) | Ciśnienie |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
