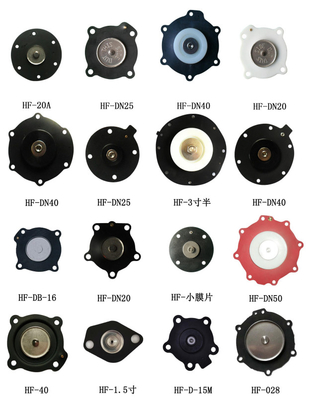

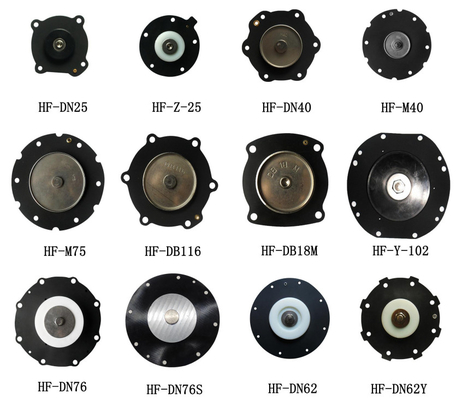

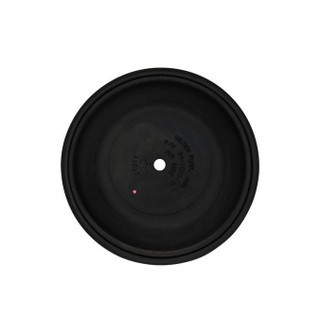

NBR FKM Uszczelki membranowe O-ringi do membranowych pomp beczkowych Pompy membranowe do ciał stałych
Wstęp:
Pompa membranowa jest podzielona na pneumatyczną pompę membranową i elektryczną pompę membranową, pneumatyczna pompa membranowa, jak sama nazwa wskazuje, jest rodzajem wykorzystania sprężonego powietrza jako mocy, aby utworzyć membranową zmianę objętości odkształcenia posuwisto-zwrotnego pompy wyporowej.Jego zasada działania i elektryczna pompa membranowa jest podobna do pompy nurnikowej, ponieważ charakterystyka zasady działania pompy membranowej, w procesie użytkowania pompy membranowej, membrana staje się ważnym dodatkiem, ale także dlatego, że wyporność jest szczególnie ważna .
Charakterystyka:
• Dobra elastyczność, zapobieganie starzeniu, mocne uszczelnienie.
• Odporność na wysokie i niskie temperatury, odporność na zużycie, odporność na olej, odporność na kwasy i zasady, odporność na korozję.
Dane techniczne:
| Uwaga: Twardość materiału O-ringu jest najważniejszym wskaźnikiem oceny skuteczności uszczelnienia.Twardość O-ringu określa stopień ściśnięcia O-ringu i maksymalną dopuszczalną szczelinę wyciskania rowka.Ponieważ nitrylowe uszczelnienie Shore A70 może spełniać większość warunków eksploatacyjnych, jeśli nie ma specjalnych instrukcji dotyczących materiału uszczelniającego, należy zazwyczaj zapewnić kauczuk nitrylowy Shore A70. | |||||
| Ciśnienie (MPa) | Średnica przekroju o-ringu (W) | ||||
| 1,78 | 2.62 | 3.53 | 5.33 | 7.00 | |
| Twardość Shore'a (A70) | |||||
| ≤3,50 | 0,08 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤7,00 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤10,50 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| Twardość Shore'a (A80) | |||||
| ≤3,50 | 0,10 | 0,13 | 0,15 | 0,18 | 0,20 |
| ≤7,00 | 0,08 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤10,50 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤14.00 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| ≤17,50 | 0,02 | 0,02 | 0,03 | 0,03 | 0,04 |
| Twardość Shore'a (A90) | |||||
| ≤3,50 | 0,13 | 0,15 | 0,20 | 0,23 | 0,25 |
| ≤7,00 | 0,10 | 0,13 | 0,15 | 0,18 | 0,20 |
| ≤10,50 | 0,07 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤14.00 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤17,50 | 0,04 | 0,05 | 0,07 | 0,08 | 0,09 |
| ≤21.00 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| ≤35,00 | 0,02 | 0,03 | 0,03 | 0,04 | 0,04 |
| ※ Gdy ciśnienie przekracza 5 MPa, zaleca się użycie pierścienia ustalającego. ※W przypadku uszczelnień statycznych zalecane pasowanie to H7/g6. |
|||||
| Dane techniczne (średnica wewnętrzna x średnica drutu) | ||
| 1,8×1,8 | 26,5×1,8 | 19×2,65 |
| 2,24×1,8 | 28×1,8 | 20×2,65 |
| 2,5×1,8 | 29×1,8 | 21,2×2,65 |
| 2,8×1,8 | 30×1,8 | 22,4 × 2,65 |
| 2×1,8 | 31,5×1,8 | 23,6×2,65 |
| 3,15×1,8 | 32,5×1,8 | 25,8×2,65 |
| 3,55×1,8 | 33,5×1,8 | 25×2,65 |
| 3,75×1,8 | 34,5×1,8 | 26,5×2,65 |
| 4,5×1,8 | 35,5×1,8 | 28×2,65 |
| 4,87×1,8 | 36,5×1,8 | 30×2,65 |
| 4×1,8 | 37,5×1,8 | 31,5×2,65 |
| 5,15×1,8 | 38,7×1,8 | 32,5×2,65 |
| 5,3×1,8 | 40×1,8 | 33,5×2,65 |
| 5,6×1,8 | 41,2×1,8 | 34,5×2,65 |
| 5×1,8 | 42,3×1,8 | 35,5×2,65 |
| 6,3 × 1,8 | 43,7×1,8 | 36,5×2,65 |
| 6,7 × 1,8 | 45×1,8 | 37,5×2,65 |
| 6,9 × 1,8 | 46,2×1,8 | 38,7 × 2,65 |
| 6×1,8 | 47,5×1,8 | 40×2,65 |
| 7,1 × 1,8 | 48,5×1,8 | 41,2 × 2,65 |
| 7,6×1,8 | 48,7×1,8 | 42,3 × 2,65 |
| 8,5×1,8 | 50×1,8 | 43,7 × 2,65 |
| 8,75×1,8 | 65×1,8 | 45×2,65 |
| 8×1,8 | 67,4 × 1,8 | 46,2 × 2,65 |
| 9,5×1,8 | 71×1,8 | 47,5 × 2,65 |
| 9×1,8 | 93,4 × 1,8 | 48,7 × 2,65 |
| 10,6×1,8 | 133,4×1,8 | 50×2,65 |
| 10×1,8 | 7,1 × 2,65 | 51,5×2,65 |
| 11,2×1,8 | 7,6 × 2,65 | 53×2,65 |
| 11,8×1,8 | 8,5 × 2,65 | 54,5×2,65 |
| 12,5×1,8 | 8,75×2,65 | 56×2,65 |
| 13,2×1,8 | 8×2,65 | 58×2,65 |
| 13,5×1,8 | 9,5 × 2,65 | 60×2,65 |
| 14×1,8 | 9×2,65 | 61,5×2,65 |
| 15×1,8 | 10,6 × 2,65 | 63×2,65 |
| 16×1,8 | 10×2,65 | 65×2,65 |
| 17×1,8 | 10,5×2,65 | 67×2,65 |
| 18×1,8 | 11,2×2,65 | 69×2,65 |
| 19×1,8 | 11,8×2,65 | 71×2,65 |
| 20×1,8 | 12,5×2,65 | 73×2,65 |
| 21,2×1,8 | 13,2×2,65 | 74,4 × 2,65 |
| 22,4×1,8 | 14×2,65 | 74×2,65 |
| 22×1,8 | 15×2,65 | 75×2,65 |
| 23,6×1,8 | 16×2,65 | 76×2,65 |
| 25,8×1,8 | 17×2,65 | 80×2,65 |
| 25×1,8 | 18×2,65 | 85×2,65 |
| Dane techniczne (średnica wewnętrzna x średnica drutu) | ||
| 90×2,65 | 51,5×3,55 | 195×3,55 |
| 95×2,65 | 53×3,55 | 200×3,55 |
| 100×2,65 | 54,5×3,55 | 206×3,55 |
| 106×2,65 | 56×3,55 | 225×3,55 |
| 109×2,65 | 58×3,55 | 236×3,55 |
| 112×2,65 | 60×3,55 | 258×3,55 |
| 115×2,65 | 61,5 × 3,55 | 260×3,55 |
| 118×2,65 | 63×3,55 | 265×3,55 |
| 125×2,65 | 65×3,55 | 280×3,55 |
| 128×2,65 | 67×3,55 | 304×3,55 |
| 132×2,65 | 69×3,55 | 345×3,55 |
| 136×2,65 | 71×3,55 | 40×5,3 |
| 140×2,65 | 73×3,55 | 41,2×5,3 |
| 150×2,65 | 75×3,55 | 42,3 × 5,3 |
| 160×2,65 | 77,5 × 3,55 | 43,7 × 5,3 |
| 170×2,65 | 80×3,55 | 45×5,3 |
| 180×2,65 | 82,5×3,55 | 46,2×5,3 |
| 18×3,55 | 85×3,55 | 47,5×5,3 |
| 19×3,55 | 87,5 × 3,55 | 48,7 × 5,3 |
| 20×3,55 | 90×3,55 | 50×5,3 |
| 21,2×3,55 | 92,5 × 3,55 | 51,5×5,3 |
| 22,4 × 3,55 | 95×3,55 | 53×5,3 |
| 23,6×3,55 | 97,5 × 3,55 | 54,5×5,3 |
| 25,8×3,55 | 100×3,55 | 56×5,3 |
| 25×3,55 | 103×3,55 | 58×5,3 |
| 26,5×3,55 | 106×3,55 | 60×5,3 |
| 28×3,55 | 109×3,55 | 61,5×5,3 |
| 30×3,55 | 112×3,55 | 63×5,3 |
| 31,5×3,55 | 115×3,55 | 65×5,3 |
| 32,5×3,55 | 118×3,55 | 67×5,3 |
| 33,5×3,55 | 122×3,55 | 69×5,3 |
| 34,5×3,55 | 125×3,55 | 71×5,3 |
| 35,5×3,55 | 128×3,55 | 73×5,3 |
| 36,5×3,55 | 132×3,55 | 75×5,3 |
| 37,5×3,55 | 136×3,55 | 77,5×5,3 |
| 38,5×3,55 | 140×3,55 | 80×5,3 |
| 38,7 × 3,55 | 145×3,55 | 82,5×5,3 |
| 40×3,55 | 150×3,55 | 85×5,3 |
| 41,2 × 3,55 | 155×3,55 | 87,5 × 5,3 |
| 42,3 × 3,55 | 160×3,55 | 90×5,3 |
| 43,7 × 3,55 | 165×3,55 | 92,5 × 5,3 |
| 45×3,55 | 170×3,55 | 95×5,3 |
| 46,2 × 3,55 | 175×3,55 | 97,5 × 5,3 |
| 47,5×3,55 | 180×3,55 | 100×5,3 |
| 48,7 × 3,55 | 185×3,55 | 103×5,3 |
| 50×3,55 | 190×3,55 | 106×5,3 |
Nasze usługi:
1. Opakowanie to opakowanie neutralne lub opakowanie niestandardowe.
2. Odpowiemy w ciągu 24 godzin.
3. Zapewnimy również dobrą obsługę posprzedażną.
4. Zamówienia OEM lub ODM są mile widziane.
5. Dopuszczalne są zamówienia próbne.
6. Wysoka jakość i cena fabryczna.
7. 100% zapewniło jakość.
