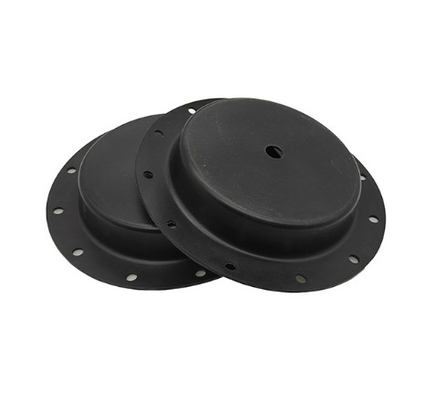

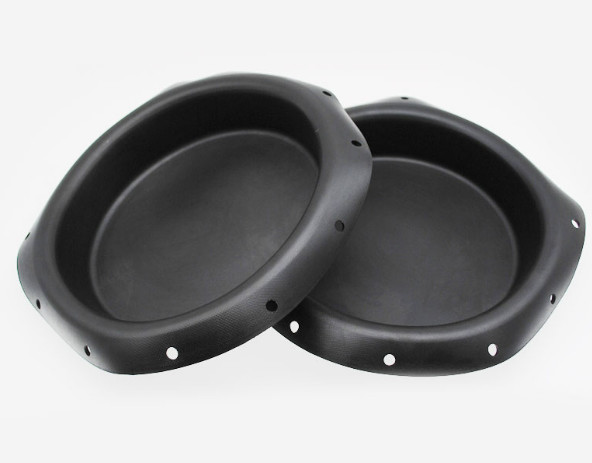

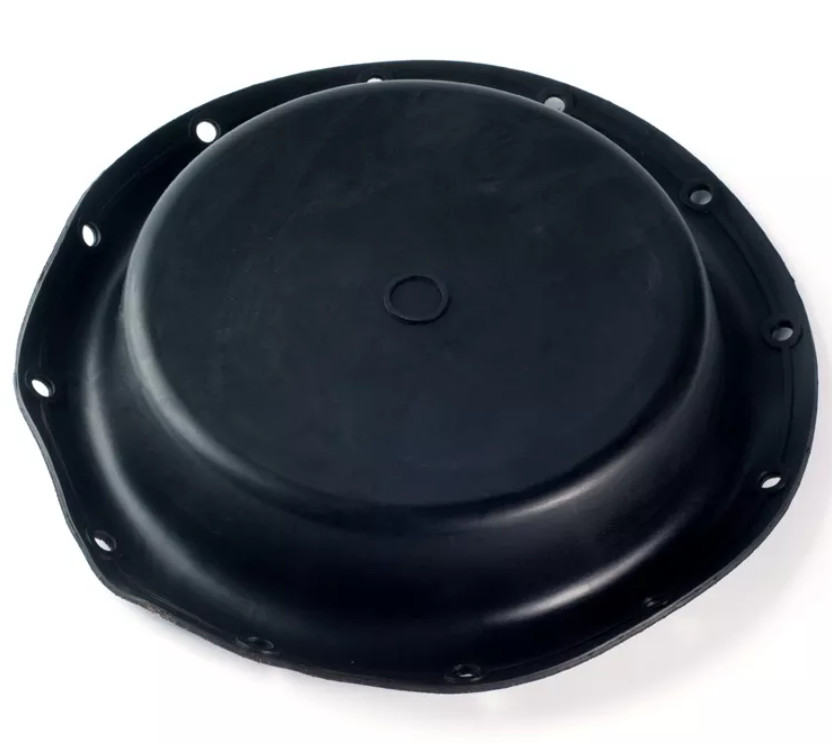

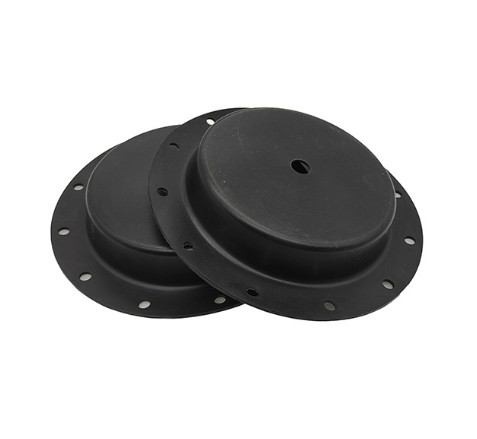

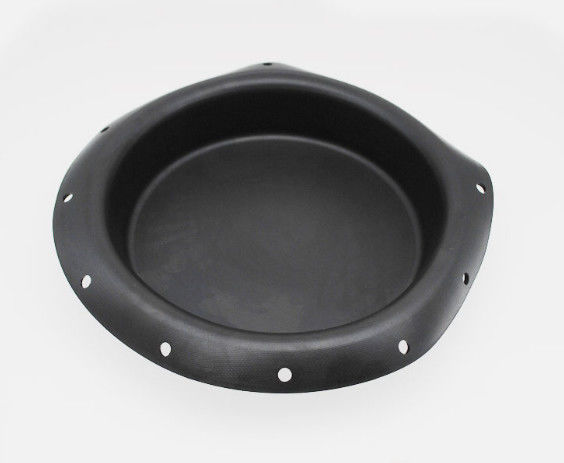

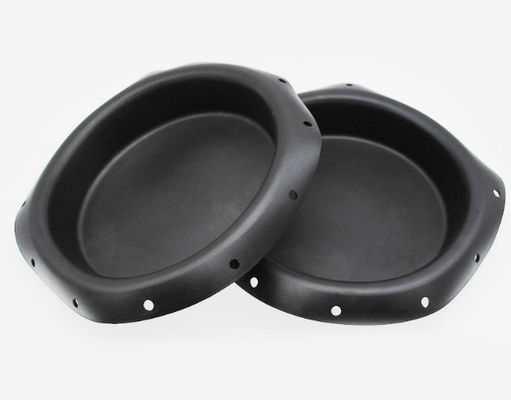

Czarna dostosowana membrana pompy pneumatycznej Membrana zaworu elektromagnetycznego wlotu wody
Wstęp:
Membrany regulacyjne zaworów pneumatycznych są po prostu nazywane „membranami zaworów pneumatycznych”.Membrany zaworów pneumatycznych mają zwykle kształt motyla, a ich ściany boczne są stopniowo przesuwane od cylindra do tłoka.Może być zaprojektowany jako podwójna warstwa, aby wytrzymać nacisk w obu kierunkach.Ze względu na szeroki splot i zwężające się ścianki boczne, jego zdolność do wytrzymywania wysokich ciśnień jest ograniczona.Efektywne ciśnienie zmieni się również podczas procesu średniego zasięgu.
Zarówno tłok, jak i kołnierz membrany zaworu pneumatycznego są formowane w tym samym miejscu.Zaletą tego typu membrany jest brak konieczności jej ręcznego obracania, co znacznie skraca czas montażu.Jest to szczególnie ważne w aplikacjach o dużej objętości.Wadą tego modelu jest to, że ze względu na huśtawkę odlewaną, przeprojektowanie musi uwzględniać wbudowaną sztywność elastyczną, a także współczynnik limitu skoku.Aby zwiększyć ten stosunek, można zaprojektować przesłonę przed splotem.W tym kształcie denka tłoka i kołnierz są odlane, aby przeciwdziałać sobie nawzajem, przenosząc dodatkową zdolność skokową na jedną stronę obrotu.Dzięki temu membrana może mieć dłuższy skok przy jednoczesnym zachowaniu łatwości montażu.
Membrana pneumatycznego zaworu sterującego jest kluczowym elementem pneumatycznego zaworu sterującego.Ostatnio wielu internautów odpowiedziało, że przyczyna uszkodzenia membrany pneumatycznego zaworu sterującego jest nieznana.Oto wprowadzenie:
Głównymi przyczynami pęknięcia membrany pneumatycznego zaworu sterującego są:
Szybkie Szczegóły:
| Materiały produktu | NBR, NR |
| temperatura robocza | -20℃~80℃ |
| Żywotność | ≥1000000 razy |
| Scenariusz użytkowania | Przemysłowy cylinder mechaniczny |
Dane techniczne:
| przedmiot |
Obszar operacyjny |
rozmiar | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Nieporowaty | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Nieporowaty | Nieporowaty | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8,5 | ||
Nasze usługi:
1. Opakowanie to opakowanie neutralne lub opakowanie niestandardowe.
2. Odpowiemy w ciągu 24 godzin.
3. Zapewnimy również dobrą obsługę posprzedażną.
4. Zamówienia OEM lub ODM są mile widziane.
5. Dopuszczalne są zamówienia próbne.
6. Wysoka jakość i cena fabryczna.
7. 100% zapewniło jakość.
