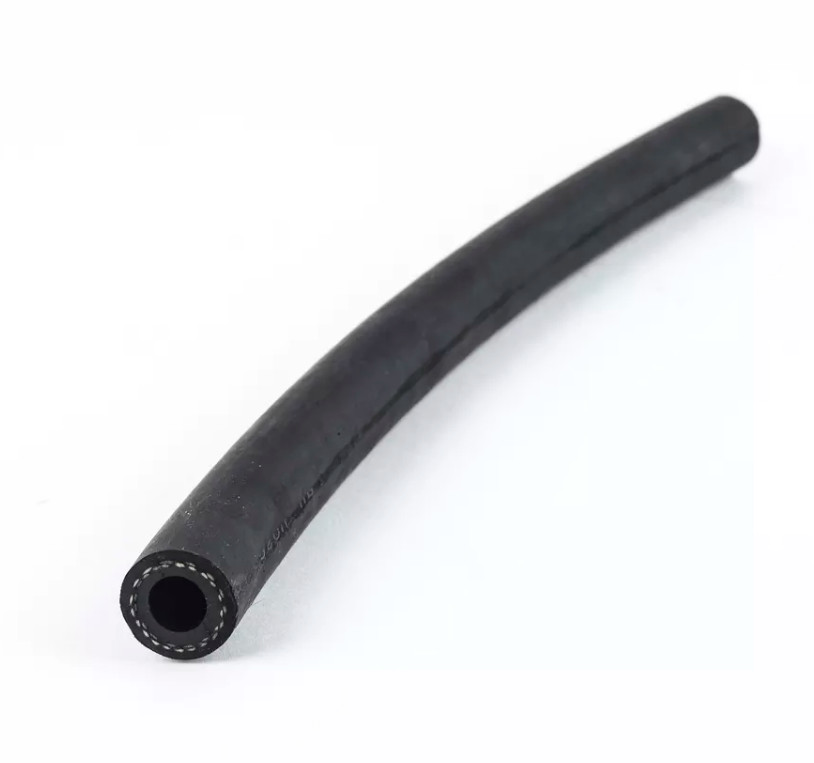

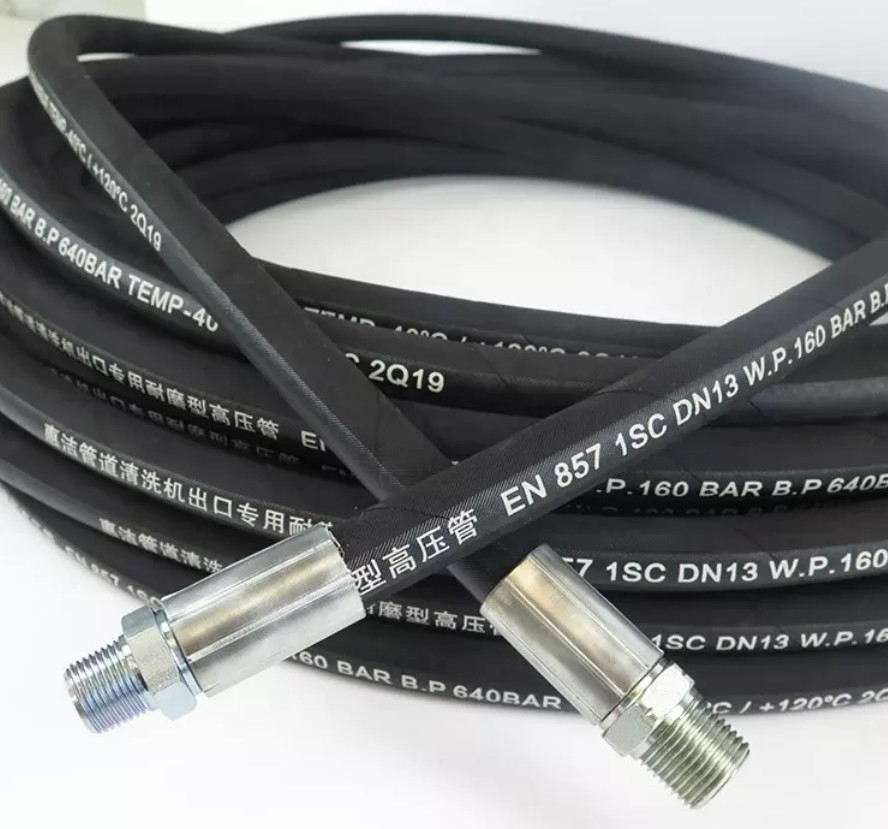

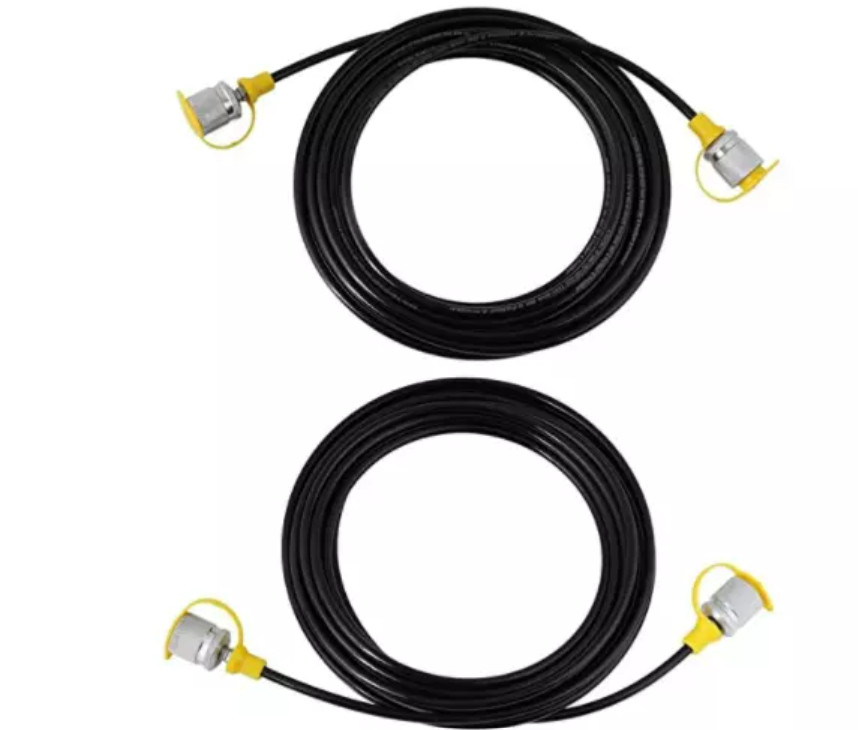

Wysokociśnieniowy wąż hydrauliczny w oplocie trójwarstwowym GB T3683-2011
Produkujemy:
Wąż wysokociśnieniowy kopalni węgla, wąż hydrauliczny kopalni węgla, wąż olejowy wysokociśnieniowy, wąż wysokociśnieniowy Wąż pleciony o dużej średnicy, wąż hydrauliczny, pływający wąż morski o dużej średnicy, wąż wysokociśnieniowy do transportu oleju morskiego itp.
Szybkie Szczegóły:
| Kategoria | Wysokociśnieniowy wąż w oplocie z drutu stalowego |
| Specyfikacja produktu | 6mm-300mm |
| Zakres zastosowania | Górnictwo, podpora hydrauliczna, układ hydrauliczny, kombajn, pompa emulgująca twarz feng shui kombajn chodnikowy |
| Rozmiar długości | Można dostosować do wymagań inżynieryjnych |
| Ciśnienie robocze | 1-100MPA |
1. Struktura produktu:
Struktura węża z oplotem z drutu stalowego składa się z odpornej na działanie cieczy wewnętrznej warstwy gumy syntetycznej, środkowej warstwy gumy, warstwy wzmacniającej plecionej z drutu stalowego I lub II lub III oraz zewnętrznej warstwy gumy syntetycznej o doskonałej odporności na warunki atmosferyczne.
2. Użycie produktu:
Gumowy wąż hydrauliczny wzmocniony drutem stalowym jest używany głównie do podparcia hydrauliki kopalni, wydobycia pól naftowych, nadaje się do budownictwa inżynieryjnego, podnoszenia i transportu, kucia metalurgicznego, sprzętu górniczego, statków, maszyn do formowania wtryskowego, maszyn rolniczych, różnych obrabiarek i mechanizacji oraz automatycznej hydrauliki ciśnienie w różnych gałęziach przemysłu Transport cieczy na bazie ropy naftowej (takich jak olej mineralny, olej rozpuszczalny, olej hydrauliczny, olej opałowy, olej smarowy), cieczy na bazie wody (takich jak emulsja, emulsja olejowo-wodna, woda), gazu itp. i transmisja cieczy przy określonym ciśnieniu i temperaturze w użytkowaniu systemu.
Uwaga: Wąż w oplocie z drutu stalowego naszej firmy został zaprojektowany i wyprodukowany zgodnie z normą GB / T3683-2011, a standardowe węże ISO / DIS1436-1985, DIN20022 i SAE100RIAT, SAE100R2AT mogą być produkowane zgodnie z wymaganiami.Niniejsza norma nie jest odpowiednia dla cieczy na bazie oleju rycynowego i smarów.
Parametry techniczne trójwarstwowego węża w oplocie stalowym GB/T3683-2011
| Specyfikacje węża |
ID |
Średnica warstwy drutu stalowego |
Średnica zewnętrzna |
Presja pracy | Ciśnienie próbne | Ciśnienie rozrywające |
Mały promień gięcia |
Waga referencyjna | |||
| MPa | psi | MPa | psi | MPa | psi | ||||||
| 3-5-72 | 5±0,5 | 13,2±0,6 | 17±0,8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0,50 |
| 3-6-68 | 6±0,5 | 14,7±0,6 | 18,7±1,0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0,56 |
| 3-8-54 | 8±0,5 | 16,7±0,6 | 20,7±1,0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0,83 |
| 3-10-44 | 10±0,5 | 18,7±0,6 | 22,7±1,0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0,95 |
| 3-13-36 | 13±0,5 | 22,2±0,8 | 26,2±1,2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1.22 |
| 3-16-32 | 16±0,5 | 25,2±0,8 | 29,2±1,2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1.30 |
| 3-19-28 | 19±0,5 | 28,2±0,8 | 32,2±1,2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1,62 |
| 3-22-26 | 22±0,5 | 31,2±0,8 | 35,2±1,2 | 26 | 3750 | 39 | 5650 | 78 | 9418 | 380 | 1,81 |
| 3-25-24 | 25±0,5 | 34,9 ± 0,8 | 38,9 ± 1,2 | 24 | 3500 | 36 | 5200 | 72 | 8694 | 400 | 1,99 |
| 3-32-13 | 32±0,7 | 42,1 ± 0,8 | 46,1 ± 1,5 | 13 | 1884 | 19,5 | 2826 | 39 | 5651 | 450 | 2.29 |
| 3-38-12 | 38±0,7 | 48,1 ± 0,8 | 52,1 ± 1,5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 2,68 |
| 3-51-10 | 51±0,7 | 61,5±0,8 | 65,5 ± 1,5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3.40 |
| 3-64-6 | 64±1,0 | 74,8 ± 1,0 | 78,8 ± 1,5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4.30 |
| 3-76-5 | 76±1,0 | 87,4 ± 1,0 | 91,4 ± 1,5 | 5 | 725 | 7,5 | 1087 | 15 | 2174 | 960 | 5.20 |
| 3-89-4 | 89±1,0 | 100,4 ± 1,0 | 104,4 ± 1,5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 5,55 |
| 3-102-3.5 | 102±1,0 | 115,0 ± 1,0 | 119±1,5 | 3.5 | 507 | 5.25 | 761 | 10,5 | 1521 | 1280 | 6.47 |
| 3-127-3,5 | 127±1,0 | 140±1,0 | 145±1,5 | 3.5 | 507 | 5.2 | 761 | 10,5 | 1521 | 1560 | 8.20 |
| 3-152-3.0 | 152±1,0 | 166±1,0 | 171±1,5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1800 | 9.88 |
| 3-203-2.5 | 203±1,0 | 218±1,5 | 224±2,0 | 2.5 | 362 | 3,75 | 544 | 7,5 | 1087 | 2300 | 14.2 |
pytania i odpowiedzi:
P: Czy możesz postępować zgodnie ze specyficznymi wymaganiami klienta?
Odp .: Tak, możemy to zrobić zgodnie z twoimi konkretnymi wymaganiami.
P: Jakie są twoje warunki płatności?
Odp .: T / T (50% jako zapłacony depozyt, reszta 50% zostanie zapłacona przed dostawą), L / C w zasięgu wzroku i inne, które są opłacalne, inne.
P: A jakie są twoje metody pakowania?
Odp .: Najpierw owiń produkty folią z tworzywa sztucznego, a następnie zapakuj je w drewniane skrzynie.
P: Gdzie jest najbliższy port załadunkowy?
Odp .: Szanghaj, Qingdao lub Tianjin w Chinach.
P: Czy akceptujesz małe zamówienie ilościowe?
Odp .: Oczywiście, że tak.
P: A jakie są twoje warunki wysyłki i dostawy?
Odp .: Przesyłka zwykle drogą morską lub powietrzną.
