Zestaw rolek gumowych podkładek amortyzatora odpornych na ciepło i rozdarcie - PF PD VB
Charakterystyka gumy:
Amortyzatory gumowe są szeroko stosowane, ponieważ skutecznie wykorzystują następujące właściwości gumy:
1. Wysoka elastyczność i lepkosprężystość gumy.
2. Duże odkształcenie i mały moduł gumy w porównaniu do materiału stalowego.
3. Większa sztywność udarowa niż sztywność dynamiczna i większa sztywność dynamiczna niż sztywność statyczna, co pomaga zmniejszyć odkształcenia udarowe i odkształcenia dynamiczne.
4. Gumę można kształtować zgodnie ze specyficznymi wymaganiami, a jej twardość można regulować za pomocą projektu formuły, dzięki czemu nadaje się do spełnienia wymagań dotyczących sztywności i wytrzymałości w różnych kierunkach.
Szybkie Szczegóły:
|
Nazwa produktu
|

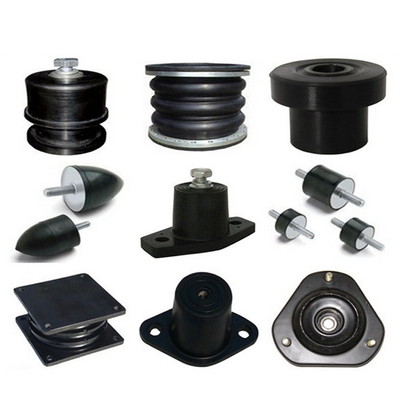

Gumowy tłumik drgań Amortyzatory Silent Block
|
|||
|
Materiał
|
Neopren NR, NBR, SBR, CR, EPDM, TPR, TPU, silikon, FKM, PU i tak dalej.
|
|||
|
Kolor
|
Czarny, biały, żółty, zielony, niebieski, szary, czerwony itp.
|
|||
|
Twardość
|
Od 40 Shore A do 90 Shore A (tolerancja +/-3) do wyboru przez klienta.
|
|||
|
Rozmiar i projekt
|
W zależności od potrzeb klienta, możemy wyprodukować dowolny rozmiar.
|
|||
|
Proces produkcji
|
Produkcja form, mieszanie surowców, wstępne formowanie, wulkanizacja
|
|||
Dane techniczne:
PD
| Model | A | B | C | 0 | mi | F | L |
Maksymalna kompresja mm |
Maksymalne obciążenie KG | ||
| 40 ℃ | 60℃ | 75 ℃ | |||||||||
| PD-1 | 30 | 38 | M8 | M8 | 81 | 41 | 60 | 5 | 35 | 50 | 70 |
| PD-2 | 44 | 48 | M10 | M10 | 98 | 59 | 76 | 7 | 100 | 150 | 190 |
| PD-3 | 65 | 70 | M10 | M10 | 140 | 84 | 105 | 7 | 125 | 225 | 375 |
| PD-4 | 86 | 70 | M10 | M10 | 159 | 102 | 127 | 10 | 475 | 700 | 900 |
| PD-5 | 114 | 70 | M12 | M12 | 186 | 130 | 154 | 10 | 800 | 1100 | 1400 |

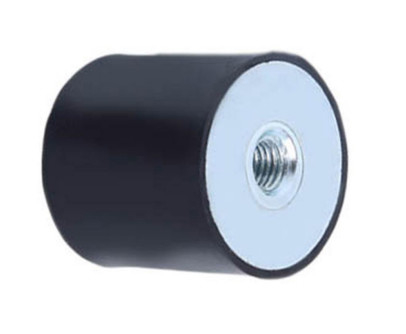

Standard-PF
| Model | D | H | M×1 |
Twardość 45 (daN/mm) |
Twardość 60 (daN/mm) |
Twardość 70 (daN/mm) |
Kompresja (mm) |
| 1620PF04 | 16 | 20 | M4 | 3.1 | 3.1 | 3.1 | 4,0 |
| 1620PF05 | 16 | 20 | M5 | 3.1 | 4.6 | 6.4 | 4,0 |
| 2015PF06 | 20 | 15 | M6 | 9.2 | 14,0 | 19.3 | 3.0 |
| 2020PF06 | 20 | 20 | M6 | 5.3 | 7.9 | 10.9 | 4,0 |
| 2030PF06 | 20 | 30 | M6 | 2.9 | 4.2 | 5.9 | 6,0 |
| 2515PF06 | 25 | 15 | M6 | 18.4 | 28.3 | 39,6 | 3.0 |
| 2520PF06 | 25 | 20 | M6 | 12.9 | 19.0 | 25,7 | 4,0 |
| 2520PF08 | 25 | 20 | M8 | 12.9 | 19.0 | 25,7 | 4,0 |
| 2525PF06 | 25 | 25 | M6 | 7.3 | 10.8 | 15,0 | 5,0 |
| 2525PF08 | 25 | 25 | M8 | 7.3 | 10.8 | 15,0 | 5,0 |
| 2530PF08 | 25 | 30 | M8 | 5.3 | 7.9 | 10,5 | 6,0 |
| 3015PF08 | 30 | 15 | M8 | 24.0 | 35,9 | 50.1 | 3.0 |
| 3017PF08 | 30 | 17 | M8 | 19,5 | 30,5 | 41.2 | 3.4 |
| 3020PF08 | 30 | 20 | M8 | 15.4 | 23.2 | 31,7 | 4,0 |
| 3030PF08 | 30 | 30 | M8 | 7.1 | 10,5 | 14,5 | 6,0 |
| 3040PF08 | 30 | 40 | M8 | 5.5 | 8,0 | 11.1 | 8,0 |
| 4020PF08 | 40 | 20 | M8 | 31,6 | 47,6 | 65,4 | 4,0 |
| 4020PF10 | 40 | 20 | M10 | 31,6 | 47,6 | 65,4 | 4,0 |
| 4025PF10 | 40 | 25 | M10 | 22.2 | 33.3 | 45,9 | 5,0 |
| 4027PF08 | 40 | 27 | M8 | 18.6 | 27,6 | 37,9 | 5.4 |
| 4028PF10 | 40 | 28 | M10 | 18.1 | 26,9 | 36,7 | 5.6 |
| 4030PF08 | 40 | 30 | M8 | 15.9 | 23,7 | 33.1 | 6,0 |
| 4030PF10 | 40 | 30 | M10 | 15.9 | 23,7 | 33.1 | 6,0 |
| Model | D | H | M×1 |
Twardość 45 (daN/mm) |
Twardość 60 (daN/mm) |
Twardość 70 (daN/mm) |
Kompresja (mm) |
| 4040PF08 | 40 | 40 | M8 | 89,9 | 14.8 | 20.3 | 8,0 |
| 4040PF10 | 40 | 40 | M10 | 89,9 | 14.8 | 20.3 | 8,0 |
| 4045PF10 | 40 | 45 | M10 | 8.4 | 12.8 | 17,6 | 9,0 |
| 5015PF10 | 50 | 15 | M10 | 98,5 | 155,6 | 172,6 | 3.8 |
| 5021PF10 | 50 | 21 | M10 | 70,4 | 105,0 | 144,6 | 4.2 |
| 5030PF10 | 50 | 30 | M10 | 33,6 | 49,5 | 68,7 | 6,0 |
| 5040PF10 | 50 | 40 | M10 | 17.3 | 25,7 | 35,6 | 8,0 |
| 5045PF10 | 50 | 45 | M10 | 13.6 | 20.3 | 28.2 | 9,0 |
| 5050PF10 | 50 | 50 | M10 | 11.1 | 16.6 | 23.0 | 10.0 |
| 6025PF10 | 60 | 25 | M10 | 84,0 | 109,3 | 172,6 | 5,0 |
| 6036PF10 | 60 | 36 | M10 | 47,3 | 70,4 | 96,8 | 7.2 |
| 6036PF12 | 60 | 36 | M12 | 47,3 | 70,4 | 96,8 | 7.2 |
| 6040PF10 | 60 | 40 | M10 | 38,6 | 57,4 | 78,0 | 8,0 |
| 6040PF12 | 60 | 40 | M12 | 38,6 | 57,4 | 78,0 | 8,0 |
| 6045PF10 | 60 | 45 | M10 | 30.8 | 45,8 | 63,4 | 9,0 |
| 6045PF12 | 60 | 45 | M12 | 30.8 | 45,8 | 63,4 | 9,0 |
| 7030PF10 | 70 | 30 | M10 | 87,7 | 130,7 | 178,3 | 6,0 |
| 7030PF12 | 70 | 30 | M12 | 87,7 | 130,7 | 178,3 | 6,0 |
| 7040PF10 | 70 | 40 | M10 | 50,5 | 75.2 | 104,0 | 8,0 |
| 7040PF12 | 70 | 40 | M12 | 50,5 | 75.2 | 104,0 | 8,0 |
| 7045PF10 | 70 | 45 | M10 | 39,6 | 58,9 | 79.1 | 9,0 |
| 7045PF12 | 70 | 45 | M12 | 39,6 | 58,9 | 79.1 | 9,0 |
| 7050PF10 | 70 | 50 | M10 | 31,7 | 47,5 | 65,8 | 10.0 |
| 7050PF12 | 70 | 50 | M12 | 31,7 | 47,5 | 65,8 | 10.0 |
| 7070PF10 | 70 | 70 | M10 | 21.1 | 31.1 | 43,0 | 14,0 |
| 7070PF12 | 70 | 70 | M12 | 21.1 | 31.1 | 43,0 | 14,0 |
| 7525PF12 | 75 | 25 | M12 | 144,0 | 218,4 | 300,8 | 5,0 |
| 7540PF12 | 75 | 40 | M12 | 54,5 | 98,0 | 133,7 | 8,0 |
| 7550PF12 | 75 | 50 | M12 | 40,4 | 60.2 | 83.2 | 10.0 |
| 8030PF14 | 80 | 30 | M14 | 140,0 | 211.2 | 290,4 | 6,0 |
| 8040PF14 | 80 | 40 | M14 | 74,3 | 110,9 | 153,5 | 8,0 |
| 8050PF14 | 80 | 50 | M14 | 49.1 | 74,0 | 102.2 | 10.0 |
| 8060PF14 | 80 | 60 | M14 | 33,0 | 49,5 | 68,0 | 12,0 |
| 10030PF16 | 100 | 30 | M16 | 104.1 | 208,5 | 281.1 | 6 |
| 10040PF16 | 100 | 40 | M16 | 93,3 | 138,6 | 189,5 | 8 |
| 10050PF16 | 100 | 50 | M16 | 79.2 | 117,9 | 162,9 | 10 |
| 10055PF16 | 100 | 55 | M16 | 73,0 | 110.3 | 149,9 | 11 |
| 100100PF16 | 100 | 100 | M16 | 36,8 | 54,6 | 75,3 | 20 |
| 150100PF16 | 150 | 100 | M16 | 36,8 | 54,6 | 75,3 | 20 |
VB
| Model | G | mi | H | B | A | Średnia sztywność (kg/mm) | Maksymalne obciążenie (kg) | Maksymalny limit (mm) |
| 7050VBK | 70 | 50 | M12 | 100 | 120 | 65,0 | 325 | 5,0 |
| 7050VBM | 82,6 | 413 | 5,0 | |||||
| 7050VBH | 103,0 | 515 | 5,0 | |||||
| 12564VB | 125 | 64 | M20 | 180 | 183 | 18.0 | 220 | 4,0 |
Opakowanie: Każdy karton zawiera 200 sztuk (ilość różni się w zależności od rozmiaru).
Wysyłka: Oferujemy elastyczne opcje wysyłki dostosowane do Twoich potrzeb, w tym fracht lotniczy od drzwi do drzwi, FOB i CFR.
Zapewniamy szybką dostawę za pośrednictwem niezawodnych kurierów, w tym DHL, FedEx, UPS i TNT Express, a także wysyłkę lotniczą i oceaniczną.
Dzięki współpracy z kilkoma firmami kurierskimi jesteśmy w stanie zaoferować przystępne stawki za wysyłkę.Wysyłamy nasze produkty na cały świat, chyba że zaznaczono inaczej.
Często zadawane pytania:
P: Czy jesteś firmą handlową lub producentem?
Odp.: Jesteśmy producentem produktów do tłumienia i pochłaniania mikrowibracji w warsztatach przemysłowych z wieloletnim doświadczeniem w Chinach.
P: Jaki jest twój czas dostawy?
Odp.: Jeśli mamy zapasy, możemy dostarczyć natychmiast.Jeśli nie, zależy to od ilości, ale zazwyczaj nie dłużej niż 20 dni roboczych.
P: Jaka jest waga i wymiary produktu?
Odp.: Waga i wymiary różnią się w zależności od rozmiaru i ilości.Prosimy o kontakt w celu uzyskania szczegółowych informacji.
P: Czy oferujecie produkcję na zamówienie?
Odp.: tak, oferujemy usługi OEM.
P: Jakich informacji potrzebujesz do szybkiej wyceny?
Odp.: Bylibyśmy wdzięczni za szczegółowy rysunek dla zamówień OEM, zawierający model, typ połączenia końcowego, standard i materiał kołnierza, medium, ciśnienie, temperaturę i inne warunki pracy.
