Zawór odcinający Zawór odcinający NBR NR EPDM FKM CR Pneumatyczny zawór odcinający Gumowa membrana
Gumowa membrana zaworu odcinającegoWprowadzenie:

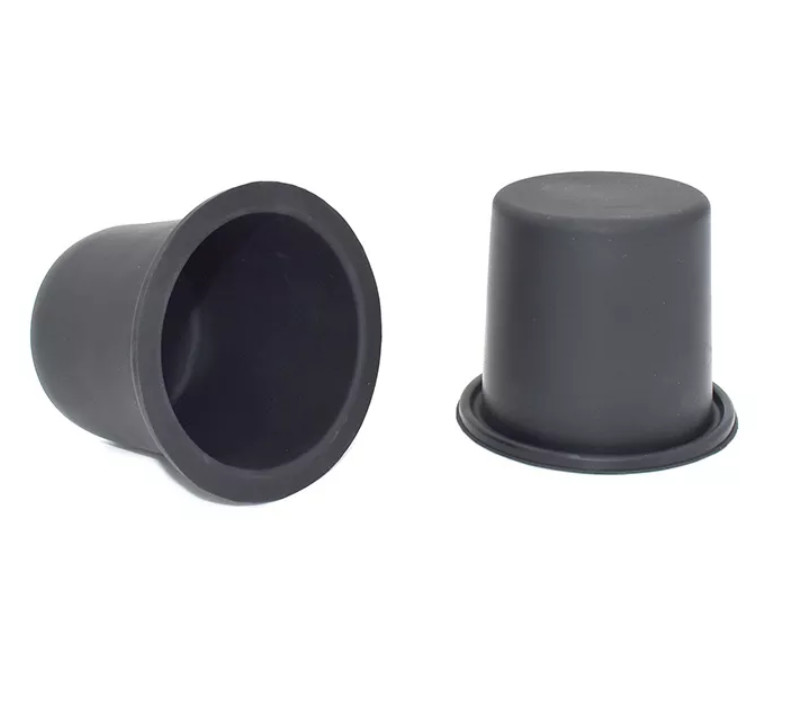

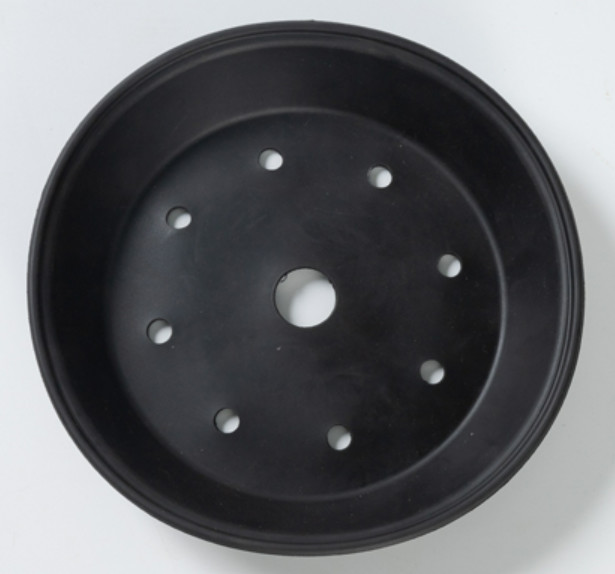

Rolująca się membrana ma kształt cylindra w stanie swobodnym.Wykonany jest z gumy z jedwabnym płótnem.Środkowy otwór na górze służy do montażu trzpienia zaworu.W celu dopasowania, zamocowania i uszczelnienia góra i dół mogą być wyposażone w zmieniacz krawędzi typu 0 lub dolne obramowanie w otwór montażowy.
W projektowaniu niektórych reduktorów średniego i niskiego ciśnienia, w celu rozwiązania problemu niezrównoważonej tarczy reduktora ciśnienia i poprawy wydajności reduktora, często stosuje się metodę instalowania odciążonej membrany.Zainstalowanie membrany równoważącej zwiększa różnicę ciśnień między ciśnieniem wlotowym i wylotowym reduktora.W branży regulatorów napięcia nazywa się to zrównoważoną membraną pod względem użytkowania i nazywa się membraną rolkową w gumie, oprzyrządowaniu, maszynach i innych gałęziach przemysłu.
Gumowa membrana zaworu odcinającegoSzczegóły materiału:
Obecnie powszechnymi materiałami na membranę rolkową są: kauczuk naturalny (NR), kauczuk nitrylowo-butadienowy (NBR), wydajność tych dwóch materiałów może zaspokoić potrzeby większości środowisk przemysłowych.W specjalnych środowiskach przemysłowych (odporność na wysoką temperaturę, odporność na kwasy i zasady) do produkcji można użyć EPDM, kauczuku fluorowego (FKM), kauczuku neoprenowego (CR), ale koszt jest stosunkowo wysoki.
Gumowa membrana zaworu odcinającegoDane techniczne:
| Tocząca się membrana | Model |
Średnica zewnętrzna (mm) |
Średnica wewnętrzna (mm) |
Średnica podstawy (mm) | Wysokość (mm) | Grubość (mm) | Nacisk |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
