Dostosowany cylinder olejowy EPDM CR FKM Membrana rolkowa Zawór maszyn hydraulicznych Membrana gumowa

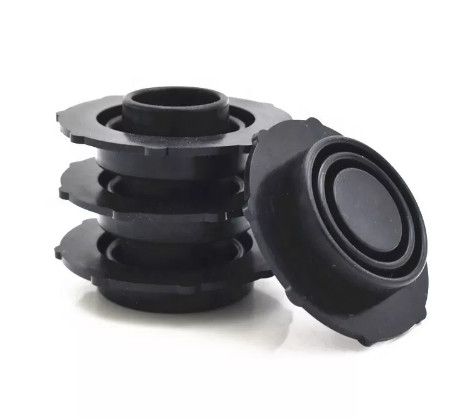

Cylinder olejowy EPDM CR FKM Membrana rolkowaWprowadzenie:
W projektowaniu niektórych reduktorów średniego i niskiego ciśnienia, w celu rozwiązania problemu niewyważonej tarczy regulatora ciśnienia i poprawy wydajności reduktora, często stosuje się metodę montażu odciążonej membrany.Zainstalowanie membrany równoważącej zwiększa różnicę ciśnień pomiędzy ciśnieniem wlotowym i wylotowym reduktora.W branży regulatorów napięcia nazywa się to membraną zrównoważoną pod względem użytkowania i nazywa się ją membraną toczną w gumie, oprzyrządowaniu, maszynach i innych gałęziach przemysłu.
| Materiały Produktu | NBR, NR itp. |
| temperatura robocza | -20 ℃ ~ 80 ℃ |
| Żywotność usługi | ≥1000000 razy |
|
Scenariusz użycia |
Reduktor ciśnienia gazu |
(1) W rogach membrany nie powinno być prostych krawędzi i narożników, a łuki powinny być wykonane, aby uniknąć łatwego pękania po złożeniu i utraty kleju podczas wulkanizacji.Przecięcie wewnętrznej ścianki tulei i czoła należy również zalać kątownikami, aby uniknąć ostrych narożników, kawałka.
(2) Materiał membrany: w przypadku gazu ziemnego i LPG stosuje się kauczuk nitrylowy, w przypadku gazu stosuje się kauczuk chlorohydrynowy.
(3) W membranie znajduje się elastyczna tkanina poliestrowa.Uważnie obserwuj wewnętrzną i zewnętrzną powierzchnię membrany.Jedna strona może niewyraźnie widzieć wzór siatkowej tkaniny, a druga strona to gładka powierzchnia.Gładka powierzchnia musi być powierzchnią ciśnienia gazu.Dlatego w przypadku membrany zamontowanej w kierunku do przodu gładka powierzchnia znajduje się na wewnętrznej powierzchni membrany, a gładka powierzchnia membrany zamontowanej w kierunku odwrotnym znajduje się na powierzchni zewnętrznej, co pozwala uniknąć wycieków i poprawić wytrzymałość na ściskanie membrany.

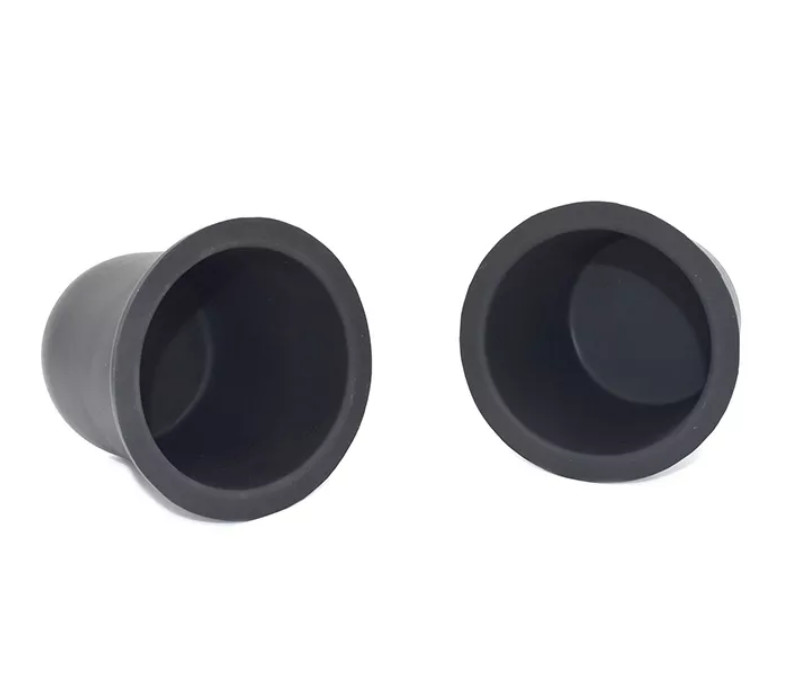

Cylinder olejowy EPDM CR FKM Membrana rolkowa Szczegóły materiału:
Obecnie powszechnymi materiałami na membrany toczne są: kauczuk naturalny (NR), kauczuk nitrylowo-butadienowy (NBR). Wydajność tych dwóch materiałów może zaspokoić potrzeby większości środowisk przemysłowych.W specjalnych środowiskach przemysłowych (odporność na wysoką temperaturę, odporność na kwasy i zasady) można do produkcji zastosować EPDM, kauczuk fluorowy (FKM), kauczuk neoprenowy (CR), ale koszt jest stosunkowo wysoki.
Cylinder olejowy EPDM CR FKM Membrana rolkowa Dane techniczne:
| Membrana rolkowa | Model |
Średnica zewnętrzna(mm) |
Średnica wewnętrzna(mm) |
Średnica podstawy (mm) | Wysokość (mm) | Grubość (mm) | Ciśnienie |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1 MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1 MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1 MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1 MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1 MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1 MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1 MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1 MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1 MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0,1-1 MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1 MPa | |
| GMA-32 | 140 | 93,2 | 83.2 | 56 | 1 | 0,1-1 MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1 MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1 MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1 MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1 MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1 MPa |
Hongkongdostarczamy różne gumowe membrany, amortyzatory i wszelkiego rodzaju inne elementy gumowe i plastikowe dla przemysłu łodziowego, jachtowego, nabrzeży i gospodarstw morskich, takie jak pływak morski, wiosło szybkiego promienia oraz inne gumowe i plastikowe akcesoria do łodzi i nabrzeży.
1. Opakowanie jest opakowaniem neutralnym lub opakowaniem dostosowanym.
2. Odpowiemy w ciągu 24 godzin.
3. Zapewnimy również dobrą obsługę posprzedażną.
4. Zamówienia OEM lub ODM są mile widziane.
5. Dopuszczalne są zamówienia próbne.
6. Wysoka jakość i cena fabryczna.
7. 100% zapewniona jakość.
