Membrana z naturalnej gumy Odcinająca pneumatyczny układ hamulcowy Siłownik hamulca pneumatycznego Membrana gumowa
Gumowa membrana siłownika hamulca pneumatycznego Przegląd produktów:

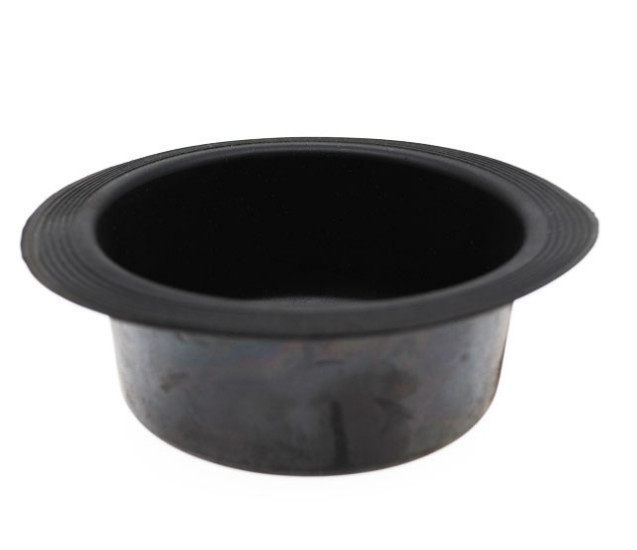

Membrana rolkowa w stanie swobodnym ma kształt cylindra.Wykonany jest z gumy z dodatkiem jedwabiu.Środkowy otwór na górze służy do montażu trzpienia zaworu.W celu dopasowania, zamocowania i uszczelnienia górną i dolną część można wyposażyć w zmieniacz krawędziowy typu 0 lub dolną osłonę w otwór montażowy.
Membrana gumowa stosowana jest głównie w pneumatycznym siłowniku filmowym, który może przekształcać sygnał sterujący (DC4 ~ 20 mA lub 1-5 V) wysyłany przez sterownik na liniowe przemieszczenie trzpienia zaworu przez (inteligentny) elektryczny pozycjoner zaworu i pneumatyczny siłownik folii.Lub akcesoria do przemieszczenia kątowego wału zaworu.
| Materiały Produktu | NBR, NR itp. |
| temperatura robocza | -20 ℃ ~ 80 ℃ |
| Żywotność usługi | ≥1000000 razy |
| Scenariusz użycia | Reduktor ciśnienia gazu |
Wprowadzenie do gumowej membrany siłownika hamulca pneumatycznego:
Przy projektowaniu niektórych reduktorów średniego i niskiego ciśnienia, w celu rozwiązania problemu niezrównoważonej tarczy zaworu regulującego ciśnienie i poprawy wydajności reduktora ciśnienia, często stosuje się metodę montażu membrany równoważącej.Po zainstalowaniu membrany równoważącej można zwiększyć różnicę ciśnień pomiędzy ciśnieniem wlotowym i ciśnieniem wylotowym reduktora.W branży regulatorów nazywa się ją membraną równoważącą pod względem użytkowania, a w przemyśle gumowym, przyrządowym, maszynowym i innych gałęziach przemysłu nazywa się ją membraną toczną.

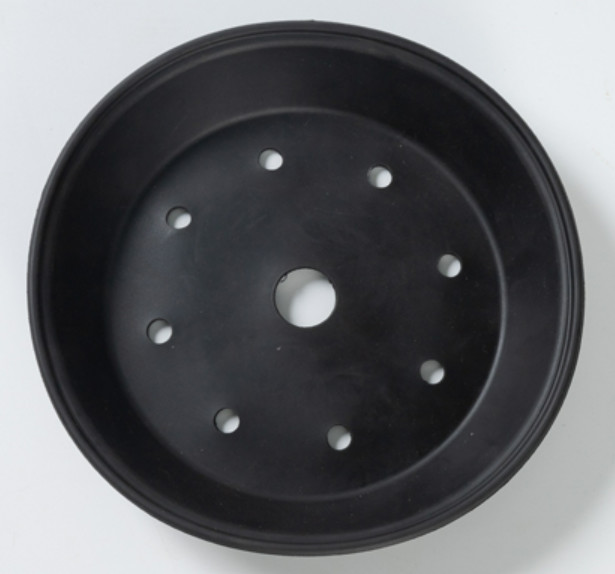

Membrana rolkowa w stanie swobodnym ma kształt cylindra.Wykonany jest z gumy z dodatkiem jedwabiu.Górny środkowy otwór służy do montażu trzpienia zaworu.W celu montażu, zamocowania i uszczelnienia górna i dolna część mogą mieć krawędzie typu O-ring.Lub w formie otworów mocujących wokół dolnej krawędzi.
Dane techniczne gumowej membrany siłownika hamulca pneumatycznego:
| Membrana rolkowa | Model |
Średnica zewnętrzna (mm) |
Średnica wewnętrzna (mm) |
Średnica podstawy (mm) | Wysokość (mm) | Grubość (mm) | Ciśnienie |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1 MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1 MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1 MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1 MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1 MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1 MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1 MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1 MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1 MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0,1-1 MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1 MPa | |
| GMA-32 | 140 | 93,2 | 83.2 | 56 | 1 | 0,1-1 MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1 MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1 MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1 MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1 MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1 MPa |
