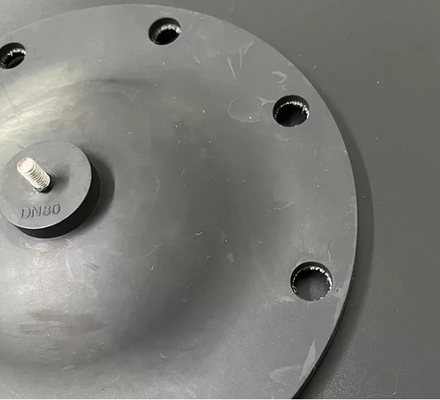

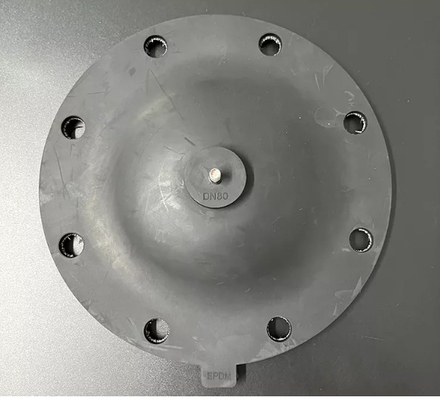

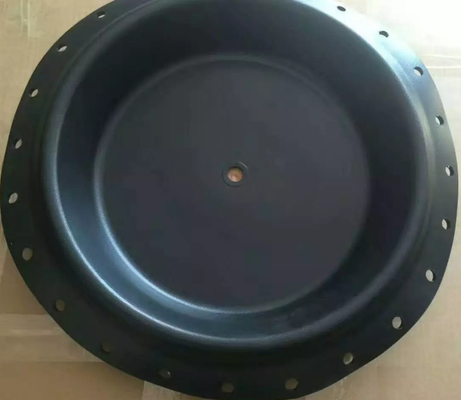

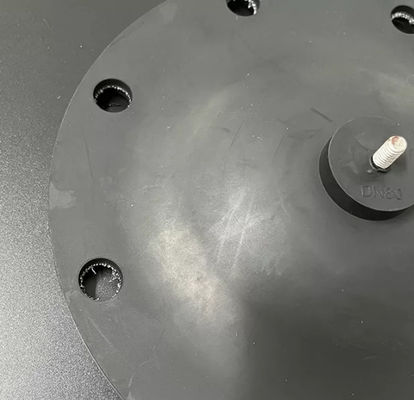

Membrana zaworu pneumatycznego CR FR z zaworem zaciskowym z tkaniny Gumowa membrana laminowana QBY-K40
Szybkie Szczegóły:
| Materiały Produktu | NBR, NR |
| temperatura robocza | -20 ℃ ~ 80 ℃ |
| Żywotność usługi | ≥1000000 razy |
| Scenariusz użycia | Przemysłowy cylinder mechaniczny |
Głównymi przyczynami awarii suwaka pneumatycznego zaworu sterującego są:
(1) Pierścień uszczelniający się starzeje.Ze względu na jakość zaworu pierścień uszczelniający ulega znacznemu starzeniu, w wyniku czego medium łatwo penetruje gniazdo (rdzeń) pneumatycznego zaworu sterującego membraną.
(2) Plamy smoły są związane i zablokowane.Ponieważ gaz zawiera zanieczyszczenia, takie jak smoła i woda, łatwo się wiąże i gromadzi na wewnętrznej ścianie rury, a wióry zaworu to koks i kamień, co uniemożliwia działanie pneumatycznego zaworu sterującego membraną.
Rozwiązanie problemu łatwego pęknięcia membrany pneumatycznego zaworu sterującego:
(3) Upewnij się, że źródło gazu przyrządu jest czyste i suche.
(4) Wymienić zawór redukcyjny ciśnienia filtra powietrza.
(5) Ustawić ciśnienie źródła powietrza na 140 KPa ± 5 KPa.
Wstęp:
Membrany do regulacji zaworów pneumatycznych nazywane są po prostu „membranami zaworów pneumatycznych”.Membrany zaworów pneumatycznych mają zwykle kształt motyla, a ich ścianki boczne są stopniowo przeciągane od cylindra do tłoka.Można go zaprojektować jako podwójną warstwę, aby wytrzymać nacisk w obu kierunkach.Ze względu na szerokie zwoje i zwężające się ściany boczne, jego zdolność do wytrzymywania wysokich ciśnień jest ograniczona.Efektywne ciśnienie zmieni się również w procesie średniego zakresu.
Zarówno tłok, jak i kołnierz membrany zaworu pneumatycznego są odlane z tego samego podłoża.Zaletą tego typu membrany jest brak konieczności ręcznego obracania, co znacznie skraca czas montażu.Jest to szczególnie ważne w zastosowaniach o dużej objętości.Wadą tego modelu jest to, że ze względu na wlewany wahacz, przeprojektowanie musi uwzględniać wbudowaną sztywność sprężystą, a także współczynnik graniczny skoku.Aby zwiększyć ten stosunek, zaprojektuj membranę przed splotem z przesunięciem.W tym kształcie denko tłoka i kołnierz są odlane tak, aby przeciwdziałać sobie nawzajem, przenosząc dodatkową siłę skoku na tłok wahliwy.Dzięki temu membrana może mieć większy skok, przy jednoczesnym zachowaniu łatwości montażu.
| przedmiot |
Obszar operacyjny |
rozmiar | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4,5 | 6.5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Nieporowaty | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | Nieporowaty | Nieporowaty | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9,5 | 6.5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8,5 | ||
