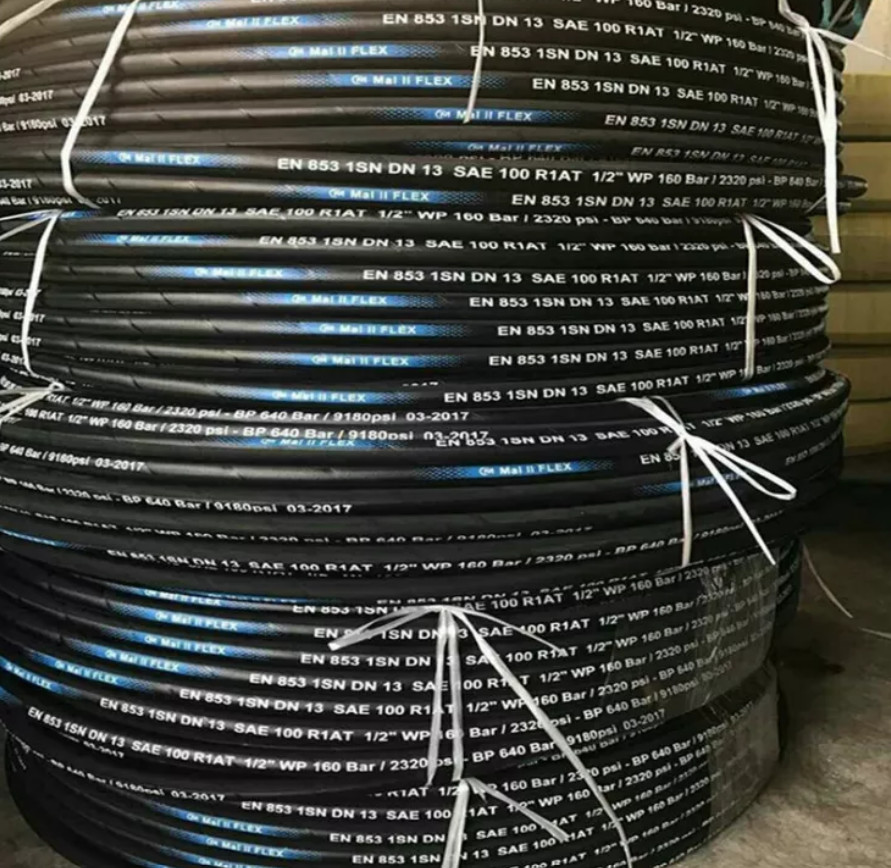

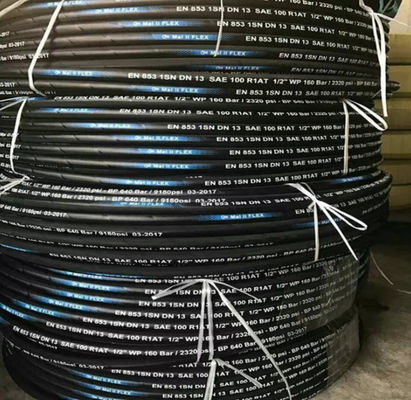

Nawijany gumowy wąż hydrauliczny wysokiego ciśnienia Koparka Wąż hydrauliczny w oplocie z drutu stalowego
Produkujemy:
Wąż gumowy do nawijania koparki, Wąż gumowy wysokociśnieniowy do nawijania, Wąż gumowy do nawijania drutu stalowego do grawerowania, Wąż gumowy podpory hydraulicznej, Wąż gumowy ładowarki, Wąż gumowy typu K itp.
Szybkie Szczegóły:
| Kategoria | Wysokociśnieniowy wąż do nawijania drutu stalowego |
| Specyfikacja produktu | 194SP, 254SP, 324SP, |
| Zakres zastosowania | Koparki, ładowarki, maszyny hakowe, pojazdy do maszyn budowlanych, |
| Rozmiar długości | 20 metrów za sztukę |
| Ciśnienie robocze | 45MPA |
1. Struktura produktu:
Struktura węża z oplotem z drutu stalowego składa się z odpornej na działanie cieczy wewnętrznej warstwy gumy syntetycznej, środkowej warstwy gumy, warstwy wzmacniającej plecionej z drutu stalowego I lub II lub III oraz zewnętrznej warstwy gumy syntetycznej o doskonałej odporności na warunki atmosferyczne.
2. Użycie produktu:
Gumowy wąż hydrauliczny wzmocniony drutem stalowym jest używany głównie do podparcia hydrauliki kopalni, wydobycia pól naftowych, nadaje się do budownictwa inżynieryjnego, podnoszenia i transportu, kucia metalurgicznego, sprzętu górniczego, statków, maszyn do formowania wtryskowego, maszyn rolniczych, różnych obrabiarek i mechanizacji oraz automatycznej hydrauliki ciśnienie w różnych gałęziach przemysłu Transport cieczy na bazie ropy naftowej (takich jak olej mineralny, olej rozpuszczalny, olej hydrauliczny, olej opałowy, olej smarowy), cieczy na bazie wody (takich jak emulsja, emulsja olejowo-wodna, woda), gazu itp. i transmisja cieczy przy określonym ciśnieniu i temperaturze w użytkowaniu systemu.
Uwaga: Wąż w oplocie z drutu stalowego naszej firmy został zaprojektowany i wyprodukowany zgodnie z normą GB / T3683-2011, a standardowe węże ISO / DIS1436-1985, DIN20022 i SAE100RIAT, SAE100R2AT mogą być produkowane zgodnie z wymaganiami.Niniejsza norma nie jest odpowiednia dla cieczy na bazie oleju rycynowego i smarów.
3. Temperatura pracy:olej -40 ℃ — +100 ℃, powietrze -30 ℃ — +50 ℃, emulsja wodna poniżej +80 ℃, wybierz nasze produkty specjalne.
Parametry techniczne jednowarstwowego węża w oplocie z drutu stalowego:
GB/T3683-2011
| Specyfikacje węża |
ID mm |
Średnica warstwy drutu stalowego mm |
OD mm |
Presja pracy | Ciśnienie próbne | Ciśnienie rozrywające |
Mały promień gięcia mm |
Waga referencyjna | |||
| MPa | psi | MPa | psi | MPa | psi | ||||||
| 1-5-21 | 5±0,5 | 9,5±0,6 | 12,7±0,8 | 21 | 3043 | 31,5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±0,5 | 11,3±0,6 |
+1,0 15.3 -0,8 |
21 | 3043 | 31,5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0,5 | 13,3±0,6 |
+1,0 17.3 -0,8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0,5 | 15,3±0,6 |
+1,0 19 -0,8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0,5 | 18,8±0,6 |
+1,2 22,8 -0,8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0,5 | 21,8±0,8 |
+1,2 25,8 -1,0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 1-19-10 | 19±0,5 | 24,8±0,8 |
+1,2 28,8 -1,0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0,5 | 28,7±0,8 |
+1,2 31,8 -1,0 |
9 | 1304 | 13,5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 1-25-8 | 25±0,5 | 31,3±0,8 |
+1,2 35,3 -1,0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 |
| 1-32-6 | 32±0,7 | 38,7±0,8 |
+1,5 42,7-1,2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.24 |
| 1-38-5 | 38±0,7 | 44,7±0,8 |
+1,5 48,7 -1,2 |
5 | 725 | 7,5 | 1087 | 15 | 2174 | 500 | 1,45 |
| 1-51-4 | 51±0,7 | 58,1 ± 0,8 |
+1,5 62.1 -1,2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1,90 |
| 1-64-2,5 | 64±1,0 | 71,2 ± 1,0 | 75,2+1,5 | 2.5 | 362 | 3,75 | 543 | 7,5 | 1087 | 770 | 2.40 |
| 1-76-1,5 | 76±1,0 | 83,8 ± 1,0 | 87,8+1,5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 2,95 |
| 1-89-1 | 89±1,0 | 96,8 ± 1,0 | 100,8+1,5 | 1 | 144,9 | 1.5 | 217 | 3 | 435 | 1100 | 3.24 |
| 1-102-1 | 102±1,0 | 111±1,0 | 115+1,5 | 1 | 144,9 | 1.5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1,0 | 136±1,0 | 141±1,5 | 1 | 144,9 | 1.5 | 217 | 3 | 435 | 1500 | 4,80 |
| 1-152-1 | 152±1,0 | 162±1,0 | 167±1,5 | 1 | 144,9 | 1.5 | 217 | 3 | 435 | 1800 | 5,80 |
| 1-203-1 | 203±1,0 | 214±1,5 | 220±2,0 | 1 | 144,9 | 1.5 | 217 | 3 | 435 | 2300 | 8.80 |
Pytania i odpowiedzi
P: Czy możesz postępować zgodnie ze specyficznymi wymaganiami klienta?
Odp .: Tak, możemy to zrobić zgodnie z twoimi konkretnymi wymaganiami.
P: Jakie są twoje warunki płatności?
Odp .: T / T (50% jako zapłacony depozyt, reszta 50% zostanie zapłacona przed dostawą), L / C w zasięgu wzroku i inne, które są opłacalne, inne.
P: A jakie są twoje metody pakowania?
Odp .: Najpierw owiń produkty folią z tworzywa sztucznego, a następnie zapakuj je w drewniane skrzynie.
P: Gdzie jest najbliższy port załadunkowy?
Odp .: Szanghaj, Qingdao lub Tianjin w Chinach.
P: Czy akceptujesz małe zamówienie ilościowe?
Odp .: Oczywiście, że tak.
P: A jakie są twoje warunki wysyłki i dostawy?
Odp .: Przesyłka zwykle drogą morską lub powietrzną.
