Odporne na wstrząsy amortyzatory gumowe
Właściwości tłumiące gumy:
Powodem tak szerokiego stosowania amortyzatorów gumowych jest to, że skutecznie wykorzystują następujące właściwości gumy:
1. Guma ma wysoką elastyczność i lepkosprężystość;
2. W porównaniu z materiałem stalowym odkształcenie gumy jest duże, a jej moduł jest mały;
3. Sztywność gumy na uderzenia jest większa niż sztywność dynamiczna, a sztywność dynamiczna jest większa niż sztywność statyczna, co sprzyja zmniejszeniu odkształceń uderzeniowych i odkształceń dynamicznych;
4, kształt gumy można dowolnie wybierać, twardość można regulować według wzoru, może spełniać wymagania różnych kierunków sztywności i wytrzymałości.
Wstęp:
Sprężyna gumowa to rodzaj bardzo elastycznego korpusu, wykonanego ze zwykłego materiału gumowego.Moduł sprężystości gumowej sprężyny jest niewielki, a odkształcenie sprężyste po obciążeniu jest duże, aby pochłaniać wstrząsy i wibracje.Może być poddawany jednocześnie wielu obciążeniom, ale odporność na wysoką temperaturę i odporność na olej jest gorsza niż sprężyna stalowa.Jeśli istnieją specjalne wymagania, może być wykonany z gumy olejoodpornej.Produkt ma dobry efekt redukcji wibracji, małe pole rezonansowe, długą żywotność, niski koszt, dobrą odporność na zimno, doskonałą szczelność, wodoodporność, izolację elektryczną, jest najlepszym wyborem do redukcji wibracji.
Sprężyna gumowa stosowana jest głównie w maszynach wibracyjnych, piętrowych autobusach, ciężarówkach i innych maszynach przemysłowych, sprężyna gumowa jest powszechnie stosowana w sprzęcie mechanicznym, mechanizmie i zawieszeniu pojazdu, redukcji drgań i buforowaniu.Sprężyny gumowe można również zaprojektować w różnych formach konstrukcyjnych, zgodnie z wymaganiami pracy.
Dane techniczne:

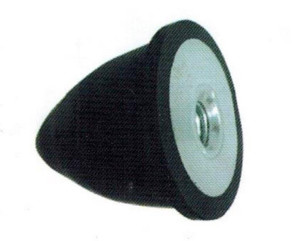

PD
| Model | A | B | C | 0 | mi | F | L |
Maksymalna kompresja mm |
Maksymalne obciążenie KG | ||
| 40 ℃ | 60℃ | 75 ℃ | |||||||||
| PD-1 | 30 | 38 | M8 | M8 | 81 | 41 | 60 | 5 | 35 | 50 | 70 |
| PD-2 | 44 | 48 | M10 | M10 | 98 | 59 | 76 | 7 | 100 | 150 | 190 |
| PD-3 | 65 | 70 | M10 | M10 | 140 | 84 | 105 | 7 | 125 | 225 | 375 |
| PD-4 | 86 | 70 | M10 | M10 | 159 | 102 | 127 | 10 | 475 | 700 | 900 |
| PD-5 | 114 | 70 | M12 | M12 | 186 | 130 | 154 | 10 | 800 | 1100 | 1400 |

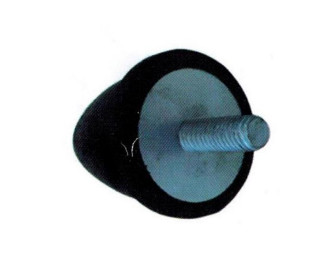

Standard-PF
| Model | D | H | M×1 |
Twardość 45 (daN/mm) |
Twardość 60 (daN/mm) |
Twardość 70 (daN/mm) |
Kompresja (mm) |
| 1620PF04 | 16 | 20 | M4 | 3.1 | 3.1 | 3.1 | 4,0 |
| 1620PF05 | 16 | 20 | M5 | 3.1 | 4.6 | 6.4 | 4,0 |
| 2015PF06 | 20 | 15 | M6 | 9.2 | 14,0 | 19.3 | 3.0 |
| 2020PF06 | 20 | 20 | M6 | 5.3 | 7.9 | 10.9 | 4,0 |
| 2030PF06 | 20 | 30 | M6 | 2.9 | 4.2 | 5.9 | 6,0 |
| 2515PF06 | 25 | 15 | M6 | 18.4 | 28.3 | 39,6 | 3.0 |
| 2520PF06 | 25 | 20 | M6 | 12.9 | 19.0 | 25,7 | 4,0 |
| 2520PF08 | 25 | 20 | M8 | 12.9 | 19.0 | 25,7 | 4,0 |
| 2525PF06 | 25 | 25 | M6 | 7.3 | 10.8 | 15,0 | 5,0 |
| 2525PF08 | 25 | 25 | M8 | 7.3 | 10.8 | 15,0 | 5,0 |
| 2530PF08 | 25 | 30 | M8 | 5.3 | 7.9 | 10,5 | 6,0 |
| 3015PF08 | 30 | 15 | M8 | 24.0 | 35,9 | 50.1 | 3.0 |
| 3017PF08 | 30 | 17 | M8 | 19,5 | 30,5 | 41.2 | 3.4 |
| 3020PF08 | 30 | 20 | M8 | 15.4 | 23.2 | 31,7 | 4,0 |
| 3030PF08 | 30 | 30 | M8 | 7.1 | 10,5 | 14,5 | 6,0 |
| 3040PF08 | 30 | 40 | M8 | 5.5 | 8,0 | 11.1 | 8,0 |
| 4020PF08 | 40 | 20 | M8 | 31,6 | 47,6 | 65,4 | 4,0 |
| 4020PF10 | 40 | 20 | M10 | 31,6 | 47,6 | 65,4 | 4,0 |
| 4025PF10 | 40 | 25 | M10 | 22.2 | 33.3 | 45,9 | 5,0 |
| 4027PF08 | 40 | 27 | M8 | 18.6 | 27,6 | 37,9 | 5.4 |
| 4028PF10 | 40 | 28 | M10 | 18.1 | 26,9 | 36,7 | 5.6 |
| 4030PF08 | 40 | 30 | M8 | 15.9 | 23,7 | 33.1 | 6,0 |
| 4030PF10 | 40 | 30 | M10 | 15.9 | 23,7 | 33.1 | 6,0 |
| Model | D | H | M×1 |
Twardość 45 (daN/mm) |
Twardość 60 (daN/mm) |
Twardość 70 (daN/mm) |
Kompresja (mm) |
| 4040PF08 | 40 | 40 | M8 | 89,9 | 14.8 | 20.3 | 8,0 |
| 4040PF10 | 40 | 40 | M10 | 89,9 | 14.8 | 20.3 | 8,0 |
| 4045PF10 | 40 | 45 | M10 | 8.4 | 12.8 | 17,6 | 9,0 |
| 5015PF10 | 50 | 15 | M10 | 98,5 | 155,6 | 172,6 | 3.8 |
| 5021PF10 | 50 | 21 | M10 | 70,4 | 105,0 | 144,6 | 4.2 |
| 5030PF10 | 50 | 30 | M10 | 33,6 | 49,5 | 68,7 | 6,0 |
| 5040PF10 | 50 | 40 | M10 | 17.3 | 25,7 | 35,6 | 8,0 |
| 5045PF10 | 50 | 45 | M10 | 13.6 | 20.3 | 28.2 | 9,0 |
| 5050PF10 | 50 | 50 | M10 | 11.1 | 16.6 | 23.0 | 10.0 |
| 6025PF10 | 60 | 25 | M10 | 84,0 | 109,3 | 172,6 | 5,0 |
| 6036PF10 | 60 | 36 | M10 | 47,3 | 70,4 | 96,8 | 7.2 |
| 6036PF12 | 60 | 36 | M12 | 47,3 | 70,4 | 96,8 | 7.2 |
| 6040PF10 | 60 | 40 | M10 | 38,6 | 57,4 | 78,0 | 8,0 |
| 6040PF12 | 60 | 40 | M12 | 38,6 | 57,4 | 78,0 | 8,0 |
| 6045PF10 | 60 | 45 | M10 | 30.8 | 45,8 | 63,4 | 9,0 |
| 6045PF12 | 60 | 45 | M12 | 30.8 | 45,8 | 63,4 | 9,0 |
| 7030PF10 | 70 | 30 | M10 | 87,7 | 130,7 | 178,3 | 6,0 |
| 7030PF12 | 70 | 30 | M12 | 87,7 | 130,7 | 178,3 | 6,0 |
| 7040PF10 | 70 | 40 | M10 | 50,5 | 75.2 | 104,0 | 8,0 |
| 7040PF12 | 70 | 40 | M12 | 50,5 | 75.2 | 104,0 | 8,0 |
| 7045PF10 | 70 | 45 | M10 | 39,6 | 58,9 | 79.1 | 9,0 |
| 7045PF12 | 70 | 45 | M12 | 39,6 | 58,9 | 79.1 | 9,0 |
| 7050PF10 | 70 | 50 | M10 | 31,7 | 47,5 | 65,8 | 10.0 |
| 7050PF12 | 70 | 50 | M12 | 31,7 | 47,5 | 65,8 | 10.0 |
| 7070PF10 | 70 | 70 | M10 | 21.1 | 31.1 | 43,0 | 14,0 |
| 7070PF12 | 70 | 70 | M12 | 21.1 | 31.1 | 43,0 | 14,0 |
| 7525PF12 | 75 | 25 | M12 | 144,0 | 218,4 | 300,8 | 5,0 |
| 7540PF12 | 75 | 40 | M12 | 54,5 | 98,0 | 133,7 | 8,0 |
| 7550PF12 | 75 | 50 | M12 | 40,4 | 60.2 | 83.2 | 10.0 |
| 8030PF14 | 80 | 30 | M14 | 140,0 | 211.2 | 290,4 | 6,0 |
| 8040PF14 | 80 | 40 | M14 | 74,3 | 110,9 | 153,5 | 8,0 |
| 8050PF14 | 80 | 50 | M14 | 49.1 | 74,0 | 102.2 | 10.0 |
| 8060PF14 | 80 | 60 | M14 | 33,0 | 49,5 | 68,0 | 12,0 |
| 10030PF16 | 100 | 30 | M16 | 104.1 | 208,5 | 281.1 | 6 |
| 10040PF16 | 100 | 40 | M16 | 93,3 | 138,6 | 189,5 | 8 |
| 10050PF16 | 100 | 50 | M16 | 79.2 | 117,9 | 162,9 | 10 |
| 10055PF16 | 100 | 55 | M16 | 73,0 | 110.3 | 149,9 | 11 |
| 100100PF16 | 100 | 100 | M16 | 36,8 | 54,6 | 75,3 | 20 |
| 150100PF16 | 150 | 100 | M16 | 36,8 | 54,6 | 75,3 | 20 |

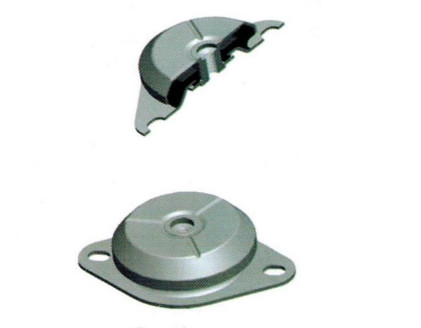

VB
| Model | G | mi | H | B | A | Średnia sztywność (kg/mm) | Maksymalne obciążenie (kg) | Maksymalny limit (mm) |
| 7050VBK | 70 | 50 | M12 | 100 | 120 | 65,0 | 325 | 5,0 |
| 7050VBM | 82,6 | 413 | 5,0 | |||||
| 7050VBH | 103,0 | 515 | 5,0 | |||||
| 12564VB | 125 | 64 | M20 | 180 | 183 | 18.0 | 220 | 4,0 |
Pytania i odpowiedzi
P: Czy jesteś firmą handlową lub producentem?
Odp.: Jesteśmy producentem produktów pochłaniających drgania i mikrowibracje do warsztatów przemysłowych z wieloletnim doświadczeniem w Chinach.
P: Jak długi jest czas dostawy?
Odp.: Jeśli mamy zapasy, możemy dostarczyć natychmiast.Jeśli nie ma zapasów, zależy to od ILOŚCI, ale zwykle nie więcej niż 20 dni roboczych.
P: Jaka jest waga i pomiar produktu?
Odp.: Inny rozmiar i inna kwota. Skontaktuj się z nami, aby uzyskać szczegółowe informacje.
P: Czy produkty mogą być wytwarzane według wymagań klienta?
A:Tak, dostępna jest usługa OEM.
P: Co musisz wiedzieć, aby szybko wycenić ofertę?
Odp.: Byłoby bardzo cenne, gdybyśmy mieli szczegółowe rysunki dotyczące zamówienia OEM, modelu, typu połączenia końcowego, standardu i materiału kołnierza, medium, ciśnienia, temperatury i innych warunków pracy.
